周边传动刮泥机是给排水工程中使用较多的设备之一，主要用于大型辐流式初沉池与二沉池的排泥，特别适用于比重较轻的生物污泥的排除，对水流扰动极小，排泥效果好，更有泥量调节阀调节出泥量，适应各种条件下的正常出泥，也可采用虹吸排泥来控制出泥量。

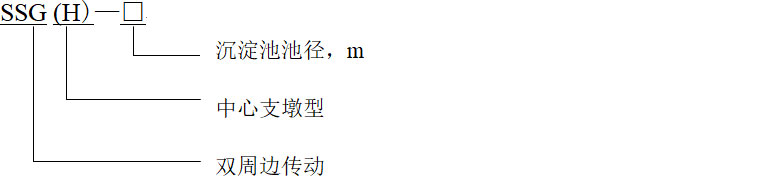

◆型号表示方式
◆工作原理及构造
驱动装置推动工作桥沿池平面旋转，工作桥带动排泥槽旋转，固定于泥槽上的吸泥管在静水压力的作用下吸取池底的污泥，经过泥量调节阀调节，进入排泥槽，排泥槽中的污泥流入中心泥缸中，排出池外；也可通过虹吸作用将泥从排泥槽吸入中心泥缸中。驱动装置可设扭矩保护装置，工作更加安全。
◆特 点
1、主梁除传统碳钢制作外，还可采用铝合金或不锈钢制作，适用范围广，装饰效果好。
2、传动装置进行了优化设计、效率高，外形更趋美观，可按照用户要求配进口减速机或轴装式减速机，美观耐用。
3、SSG型刮泥机水下无密封件及易损件，维护简单。
◆技术性能参数
| 型号 参数 | SSG-20 | SSG-25 | SSG-30 | SSG-35 | SSG-40 | SSG-45 | SSG-50 | SSG-55 |
| 池径￠（㎜） | 20000 | 25000 | 30000 | 35000 | 40000 | 45000 | 50000 | 55000 |
| 处理水量（m3/h） | 283 | 442 | 636 | 769 | 1005 | 1272 | 1570 | 1900 |
| 滚轮中心直径￠1㎜ | 20400 | 25400 | 30400 | 35400 | 40400 | 45400 | 50400 | 55400 |
| 周边轮压P（KN） | 22.5 | 25 | 26.5 | 28.5 | 30 | 32.5 | 39 | 42.5 |
| 周边线速度（m/mim） | 1.5～3 | |||||||
| 单边功率（kw） | 0.37 | 0.37 | 0.37/0.75 | 0.37/0.75 | 0.55/0.75 | 0.55/1.1 | 0.75/1.1 | 0.75/1.1 |
| 排泥管管径￠（㎜） | 300 | 350 | 400 | 450 | 500 | 600 | 600 | 700 |
| 池深H（㎜） | 30000 ～6000 | |||||||
注：
1、上表功率为两种传动形式的功率，小数值为轴装式减速机，大数值为普通减速机。
2、中心混凝土支墩承压：半桥为2P，全桥为4P。
SSG型土建预埋件及尺寸
参数表
| 型号 参数（㎜） | SSG-20 | SSG-25 | SSG-30 | SSG-35 | SSG-40 | SSG-45 | SSG-50 | SSG-55 |
| ￠1 | 20000 | 25000 | 30000 | 35000 | 40000 | 45000 | 50000 | 55000 |
| ￠2 | 3850 | 4050 | 4250 | 4450 | 4650 | 4850 | 5050 | 5250 |
| ￠3 | 600 | 700 | 1000 | 1200 | 1300 | 1500 | 1700 | 1800 |
| ￠4 | 1100 | 1200 | 1600 | 1800 | 2100 | 2300 | 2500 | 2600 |
| ￠5 | 3580 | 3780 | 3980 | 4180 | 4380 | 4580 | 4780 | 4980 |
| L1 | 1500 | 1500 | 1500 | 2000 | 2500 | 2500 | 2500 | 2500 |
| L2 | 650 | 650 | 750 | 750 | 750 | 750 | 750 | 750 |
| B | 450 | 500 | 500 | 550 | 550 | 600 | 600 | 600 |
| H1 | 500 | 500 | 500 | 600 | 600 | 700 | 700 | 700 |
订货说明
1、需要撇清装置、出流堰板、玻璃钢出水槽时，请注明。
2、注明主梁及水下部件的材质（碳钢、不锈钢、铝合金），防腐有特殊要求时请注明。
3、本机φ25m以下一般为半桥式结构，φ25m以上为全桥式结构，订货时注明，需要轴装式或进口减速机，请注明。
4、本机行走轮及从动轮为铁心胶轮，若需要钢轮行走，请注明，并铺设钢轨，钢轨埋件详见周边刮泥机。
5、订货时，请提供池子的土建图（注明池径、池深、出水槽断面等）。
6、表中未列规格的土建预埋尺寸参照相近规格产品。由恒川环保技术咨询，确认。
