GJ型中心传动刮泥机



GJ型传动刮泥机由减速机、中心支座、传动轴、中心导流筒、桥架、刮泥机构组成。广泛用于给水、污水处理工程中的沉淀池排泥,整机载荷都作用在工作桥中心。污水经中心稳流筒后流向周边溢水槽,随着流速的降低,污水中的悬浮物被分离而沉降于池底,由刮板将沉淀的污泥刮集到中心集泥槽中,靠静水压力或泵将其从污泥管排出。该机用于池径较小的幅流式沉淀池。

◆构造特点

沉淀池为混凝土或钢结构,池底稍呈圆锥形,池底中央为排泥斗外接排泥管。
工作桥为混凝土或钢结构 ,本设备不包括池体和工作桥,用户自行解决,我厂可代办设计制造钢结构池体和工作桥,供应用户。
GJ型刮泥机,由耙架、竖轴驱动装置和过扭距安全装置等组成。
耙架由两个大耙和两个小耙组成十字形,与稍呈圆锥形的池底平行。
耙架与竖轴用十字头固定连接 ,竖轴上的轴承为向心和推力轴承的组合,用润滑脂肪润滑。水下由尼龙衬套等组成,用压力清水润滑。
竖轴下端伸入排泥斗,下轴端紧固着刮泥刀,用以刮排泥斗中的积泥,以使均匀排出。
驱动装置为三级立式摆线针轮减速机 ,用牙嵌式联轴器与竖轴连接。该减速机固定在工作桥的机座上。

◆性能特点

1、整个刮板都悬挂在中心传动轴上。
2、设备结构简单,操作方便,能耗低,重量低。
3、可实现手动及远程控制。

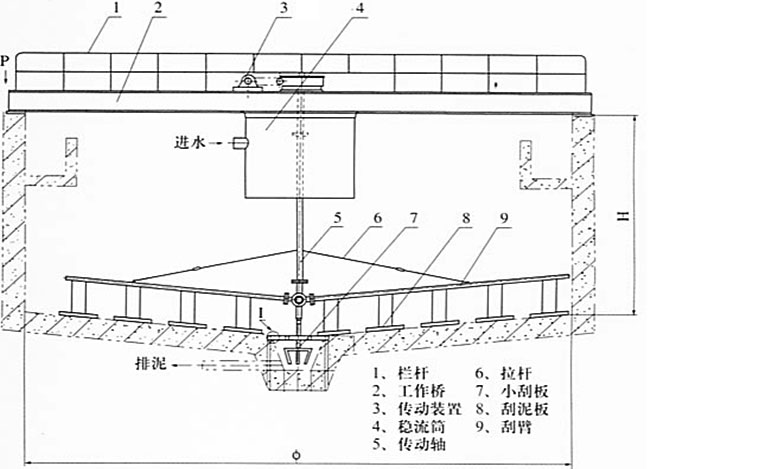

◆设备外形图

◆基本参数表

GJ型刮泥机技术参数

型号GJ-4GJ-6GJ-8GJ-10GJ-12GJ-14GJ-16GJ-18GJ-20
池径D(m)468101214161820
污泥处理量(m3/h)0.260.591.051.642.363.214.194.765.25
耙臂周边转速(m/min)1.652.52.152.22.6533.033.42.95
电机功率(kw)0.370.370.370.370.370.550.550.750.75
池深H(m)2.5~4.5m(可根据具体设计而定)

注:

1. 处理污泥状态为进水悬浮固体含量为250mg/1,去除率80%,底流含水率98%。
2. 池面负荷,池径16m及以下,按50m3/m2.d计算,池径18m按45m3/m2.d计算,池径20m ,按40m3/m2.d计算。
3.污泥与池底的摩擦系数取0.1。
4.池中央深度,为减速机混凝土基础上平面至池底排泥斗上口的高度,分别为4.5m、5m、5.5m、6m等,由用户确定。
5.池底坡度为1/10。

订货须知

1、订货时应提供产品型号规格,性能参数,设备安装地平面力及高程图等。
2、订货时应注明有关供货范围,本设备一般不包括出水槽,堰板,浮渣刮集装置等。
3、本产品材料为碳钢制造,标准油漆,防腐供货。
4、特殊需要在订货合同中注明。
